VICTRON ENERGY

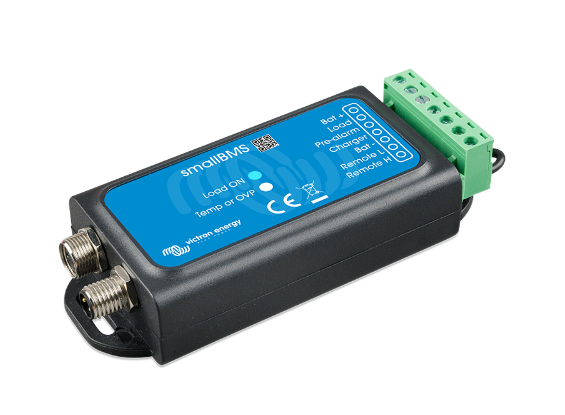

ön alarmlı smallBMS

Ön alarmlı smallBMS, Victron Energy Lithium Battery Smart aküleri için hepsi bir arada bir Akü Yönetim Sistemidir (BMS). Bu aküler, Lityum Demir Fosfat (LiFePo4) akülerdir ve 12,8 V veya 25,6 V olarak çeşitli kapasitelerde mevcuttur. Seri, paralel ve seri/paralel bağlanabildiği için 12 V, 24 V veya 48 V sistem voltajlarında bir akü grubu oluşturulabilir. Bir sistemdeki akülerin maksimum sayısı 20 olduğundan 12 V'luk bir sistemde maksimum 84 kWh'lik, 24 V1) ve 48 V1) sistemlerde ise maksimum 102 kWh'lik bir enerji depolama mevcuttur.

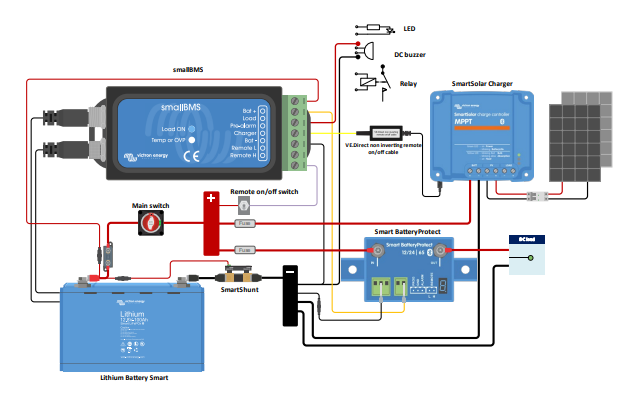

• Yük kesinti çıkışı: Bir BatteryProtect, İnvertörler, DC-DC konvertör, ya da uzaktan açma/kapama portu işlevselliği olan diğer yüklerin uzaktan açma/kapama girişini kontrol etmek için kullanılabilir. Maksimum 1 A çıkış akımı sebebiyle yüksek akımlı bir röleyi veya bir kontaktörü dahi kontrol edebilir. İnvertör olan ya da olmayan uzaktan açma/kapama kablosu gerekebileceğini unutmayın, kılavuza bakın.
•  Ön alarm çıkışı: Ön alarm çıkışı, akü voltajı düşükken görülebilir ya da işitilebilir bir uyarı vermek için kullanılabilir ve hücre düşük voltajından ötürü Yük kesintisi çıkışı devre dışı bırakılmadan önce minimum 30 saniye gecikmeyle çalacaktır.
• Şarj kesinti çıkışı: Bir şarj cihazının uzaktan açma/kapama portunu kontrol etmek için kullanılabilir, örneğin Phoenix Smart Charger IP43, bir Cyrix-Li-Charge rölesi, bir Cyrix-Li-ct Akü Birleştirici veya bir BatteryProtect. Çıkış normalde yüksektir ve olası yüksek hücre voltajı ya da yüksek/düşük sıcaklık durumunda serbest yüzme moduna geçer. Şarj cihazı kesinti çıkışının, röle bobini gibi indüktif bir yükü çalıştırmak için uygun olmadığını unutmayın
• Uzaktan açma/kapama terminali: Hem Yük hem de Şarj kesinti çıkışı uzaktan açma/kapama terminaliyle uzaktan kontrol edilebilir. Kapalı olduğunda her iki çıkış serbest yüzme moduna girer. Böylece yükler ve şarj cihazları devre dışı kalır.
• LED göstergeleri: smallBMS'de, Yük kesintisi çıkışının hala yüksek olduğunu ve hücre voltajının aküde belirlenen eşiğin üstünde olduğunu gösteren mavi bir LED ve Şarj kesintisi çıkışının yüksek/düşük sıcaklık ya da yüksek hücre voltajı sebebiyle düşük olduğunu gösteren kırmızı bir LED olmak üzere iki LED göstergesi bulunur.

1) Gerekli dengeleme süresini kısaltmak üzere uygulama için olası şekilde seri olarak biraz farklı aküler kullanmanız önerilir. 24 V sistemler en iyi 24 V akülerle kurulur. 48 V sistemler en iyi iki adet 24 V akünün seri halinde kullanılmasıyla kurulur. Seri halindeki dört adet 12 V akü de alternatif olarak çalışacak olsa da bunun için daha periyodik dengeleme süresi gerekir
